Geberit SuperTube Sistem za uštedu prostora

Hidraulički optimizovana odvodnja u visokim zgradama

Geberit SuperTube tehnologija se zasniva na savršenoj kombinaciji sistemskih komponenti, koje predstavljaju alternativu konvencionalnom sistemu odvodnje u visokim zgradama. Glavna prednost SuperTube tehnologije je to što paralelne cevi za ventilaciju više nisu neophode, čime se ostvaruje značajna ušteda prostora. Zbog korišćenja cevi manjeg prečnika, dimenzije cevovoda mogu da budu manje. Horizontalni cevovodi mogu da se postave na dužini i do šest metara bez nagiba, čime omogućavaju dodatnu uštedu prostora.

  • Značajno štedi prosotor
  • Jednostavno planiranje i brza instalacija
  • Manji i konstantan prečnik cevi d110
  • Maksimalni kapacitet odvodnje od 12 l/s
  • Bez paralelnih cevi za ventilaciju
  • Horizontalni cevovodi bez nagiba (do 6 m)

Instalacija u malom prostoru

Dobija se prostor zahvaljujući manjim dimenzijama cevi d110 bez dodatne ventilacije. Dodatni prostor se dobija zahvaljujući horizontalnim vodovima dužine do šest metara bez nagiba.
Potreban prostor kod konvencionalnih sistema za odvodnju sa dimenzijom cevi d160 i dodatnom ventilacijom d90

Poređenje:

Sa Geberit SuperTube tehnologijom (prikaz levo) kapacitet odvodnje iznosi 12 l/s, uprkos relativno malom prečniku cevi od d110. Pri tom, nije potrebna paralelna ventilacija. Horizontalni cevovodi mogu da se postavljaju na dužinu do šest metara bez nagiba.

Konvencionalna kanalizaciona cev (prikaz desno) sa cevima dimenzije d160 i dodatnom kanalizacionom cevi d90 postiže kapacitet oticanja od 12,4 l/s.




Savršena usklađenost

Geberit Sovent fazonski komad omogućava kruženje vode u vertikali.

Stabilan vazdušni stub sa Geberit SuperTube tehnologijom
Izaberite ikonicu sa informacijama na slici

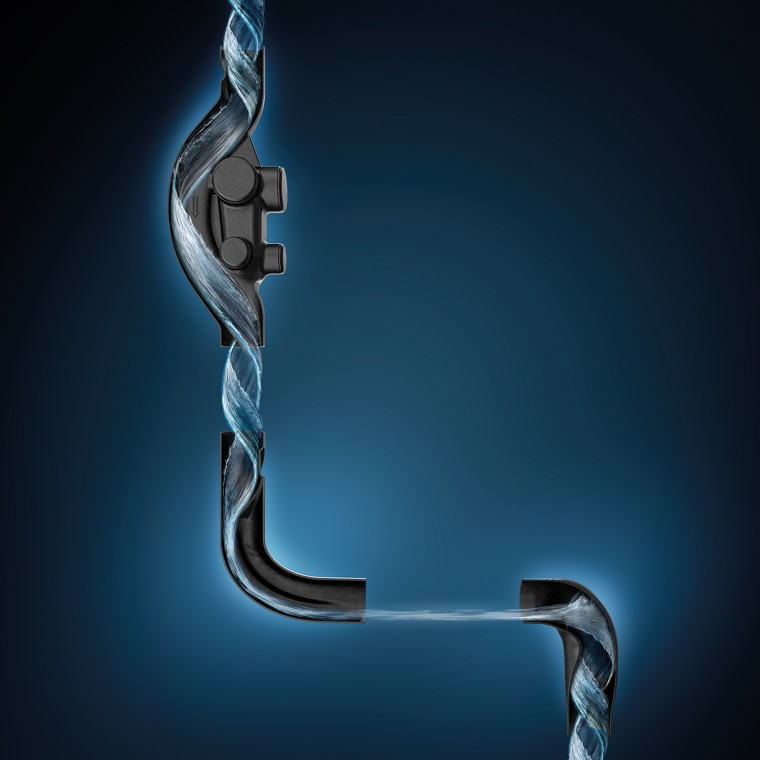

Tri fazonska komada koja čine SuperTube tehnologiju

Geberit PE Sovent fazonski komad d110

Geberit PE Sovent fazonski komad d110

Zahvaljujući optimizovanoj geometriji proizvoda, Geberit PE Sovent fazonski komad usmerava vodu u vertikali, prebacuje je u rotaciju i pritiska uz zid cevi. Usled kružnog proticanja koje pri tom nastaje, u unutrašnjosti se formira stabilni, neprekinuti vazdušni stub, koji omogućava kapacitet odvodnje od 12 l/s.

Geberit PE BottomTurn koleno d110

Geberit PE BottomTurn koleno

Pomoću Geberit PE BottomTurn kolena vodeni zid se probija pri promeni smera i bez prekida vazdušnog stuba pretvara kružni protoko u slojevit protok. To preusmeravanje vodi do značajno manjeg gubitka impulsa nego što je to slučaj kod klasičnih rešenja.

Geberit PE BackFlip koleno d110

Geberit PE BackFlip koleno

Zarotirano Geberit PE BackFlip koleno vrtloži vodu koja dolazi slojevitim protokom, tako da ona u vertikalnom cevovodu otiče zarotirana u kružnom proticanju. Unutrašnji vazdušni stub i dalje postoji u produžetku vertikale.

Video

Objašnjenje za Geberit SuperTube

Pronađite sve detalje o proizvodu Geberit SuperTube.

Geberit kompetentnost u oblasti hidraulike

Pogledajte priču o Geberit SuperTube tehnologiji

Sve tehničke informacije o proizvodu Geberit SuperTube možete pronaći u produktnom katalogu
